SolidWorks SimulationXpress è un semplice strumento che consente agli utenti di SolidWorks di eseguire un’analisi preliminare della sollecitazione. SimulationXpress può aiutare a ridurre i costi e i tempi relativi all’entrata nel mercato collaudando i design sul computer invece di optare per test costosi e prolungati.
SimulationXpress utilizza la stessa tecnologia di simulazione utilizzata da SolidWorks Simulation per eseguire l’analisi della sollecitazione. La linea di prodotti SolidWorks Simulation fornisce capacità di simulazione più avanzate. L’interfaccia guidata di SimulationXpress utilizza elementi dell’interfaccia completa di Simulation per assistere l’utente in ogni fase del processo, dalla specificazione di vincoli, carichi, materiale, esecuzione della simulazione e visualizzazione dei risultati.
SimulationXpress supporta l’analisi di un corpo solido unico, ma non supporta assiemi, parti multicorpo o corpi di superficie.
Come posso attivare Simulation Xpress?
1. Fare clic su Analisi guidata di SimulationXpress (barra Strumenti) o selezionare Strumenti SimulationXpress. L’Analisi guidata di SimulationXpress si avvia.
2. Fare clic su Opzioni per selezionare il sistema predefinito preferenziale e specificare una cartella in cui salvare i risultati dell’analisi.
3. Fare clic su Avanti per iniziare.
L’albero dello studio di SimulationXpress si apre sotto l’albero di disegno FeatureManager e la scheda dello studio SimulationXpress appare sotto l’area grafica.
Se l’aggiunta SOLIDWORKS Simulation è stata attivata nel computer in uso, per utilizzare SimulationXpress è necessario disattivarla nell’elenco Aggiunte dei prodotti compatibili.
Fare clic su e deselezionare SOLIDWORKS Simulation.

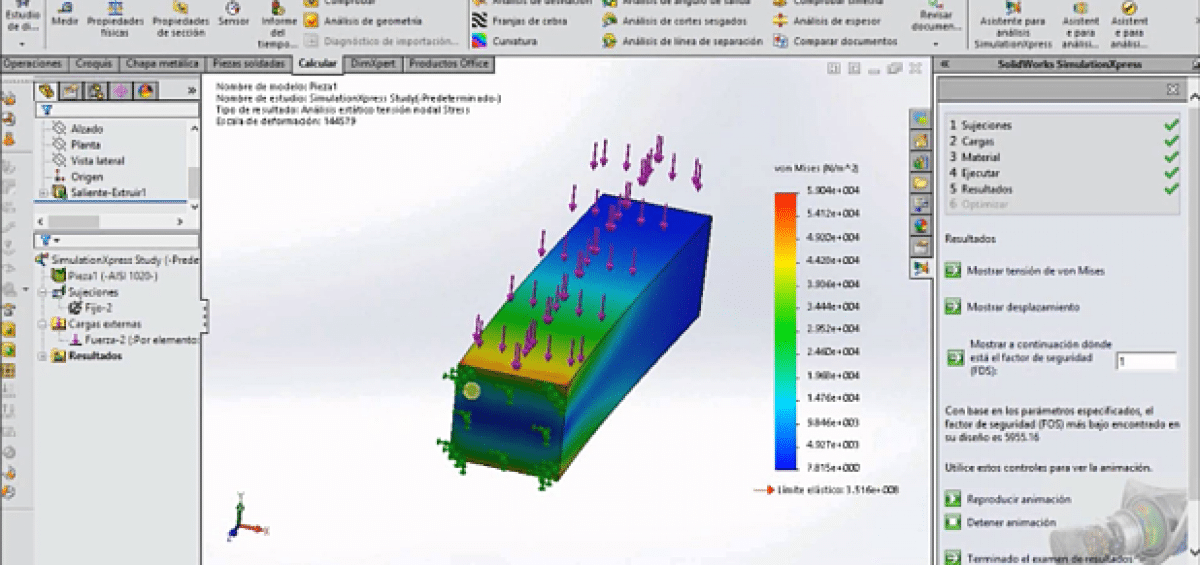

Panoramica interfaccia utente di Simulation Xpress
La procedura guidata di SimulationXpress assiste l’utente attraverso le diverse fasi per definire vincoli, carichi, proprietà del materiale, analizzare il modello e visualizzare i risultati. Quando si completa una fase, le informazioni vengono salvate automaticamente e appaiono nell’albero dello studio di SimulationXpress ove restano disponibili finché non si chiude e riavvia SimulationXpress senza chiudere il documento della parte. È invece necessario salvare il documento della parte per salvare i dati di simulazione.
Suggerimenti
- Fare clic su Ricomincia nell’analisi guidata di SimulationXpress per eliminare i dati ed i risultati esistenti della simulazione e iniziare una nuova sessione.
- Un segno di spunta
su una fase dell’analisi guidata di SimulationXpress indica che tale fase è stata definita.
- Per visualizzare o modificare le informazioni, nell’analisi guidata di SimulationXpress, fare clic sulla Fase o su fare clic su Indietro fino a visualizzare le informazioni desiderate oppure utilizzare l’albero dello studio di SimulationXpress.
