Quando si progettano assiemi complessi, spesso e volentieri l’elemento portante è una struttura saldata (o bullonata). Per questo motivo, già in SolidWorks Standard è presente una barra degli strumenti dedicata alla modellazione di strutture saldate con:
- funzionalità di disegno 3D,
- gestione dei tagli e aggiunta di lavorazioni
- accessori tipici della carpenteria (fori, saldature, tappi di chiusura, fazzoletti di rinforzo, etc…).
Strutture saldate: SolidWorks VS altri CAD 3D
Tipicamente le strutture saldate nei CAD 3D sono gestite come assiemi. Tuttavia, quando hai a che fare con strutture saldate, può risultare complicato definire in anticipo tutti gli elementi strutturali per realizzare l’assieme: bisogna definire in primis tutti i membri grezzi per creare una distinta di taglio e poi gestirne il montaggio in assieme e garantirne le corrette lavorazioni.
Ciò significa che elementi che in fase di taglio erano uguali, al momento del montaggio potrebbero diventare diversi, complicando non poco la realizzazione e la gestione dell’assieme finale.
SolidWorks storicamente gestisce invece le strutture saldate come parti multi-corpo per agevolarti nel tuo lavoro di progettazione.
La barra degli strumenti “Saldature” in SolidWorks

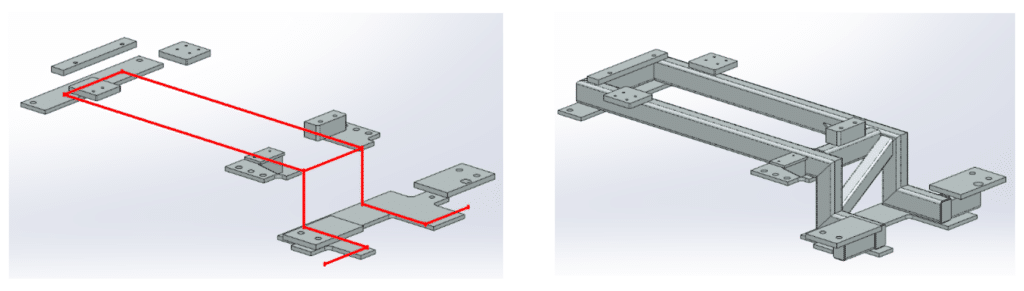

Lavorare con una parte multi-corpo partendo da uno schizzo 2D, da uno schizzo 3D, oppure da un mix di schizzi sistemati su piani a seconda delle esigenze, ti consente disegnare lo scheletro della struttura e di usare la funzione membro strutturale per giungere velocemente al risultato finale.
Questa funzione, basandosi su una libreria di profili facilmente personalizzabili, ti consente di ricavare una struttura molto velocemente e di gestire i tagli tra un membro e l’altro in modo automatico.
A valle della progettazione 3D, potrai riassumere in una distinta di taglio tutte le informazioni ricavate dalla libreria dei profili o aggiunte manualmente.
La parte saldata rispetto alla parte tagliata viene gestita in automatico dal sistema con due configurazioni diverse. Così facendo in tavola potranno essere rappresentate sia la parte saldata con la relativa distinta di taglio, sia la parte lavorata con la relativa distinta di montaggio.

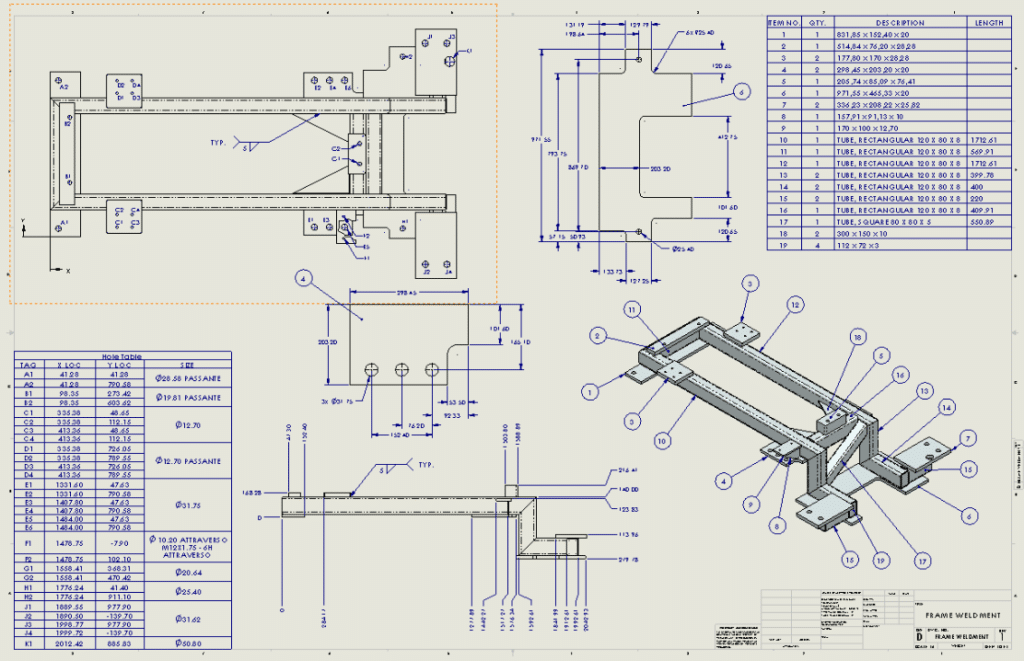

I disegni dei gruppi saldati supportano:
- le viste delle intere parti di gruppo saldato;
- viste di corpi singoli delle parti del gruppo saldato (viste relative) elenco saldature;
- bollature / bollature automatiche;
- viste in sezione con relativa campitura alternata;
- distinte di saldatura e/o di foratura.
La barra degli strumenti “Sistema struttura”
Il sistema struttura utilizza elementi strutturali primari e secondari in un flusso di lavoro che semplifica ulteriormente la creazione di strutture complesse, agevolando l’inserimento multiplo dei membri strutturali e garantendo al contempo la gestione dei tagli tra un profilo e l’altro.
È possibile generare elementi principali su una griglia creata utilizzando superfici, piani di riferimento, bordi, punti e segmenti di schizzo 2D e 3D. Ciascun membro secondario viene eseguito tra due membri principali.
Dopo aver definito i membri strutturali, SolidWorks propone in automatico la funzione “Gestione angoli” per consentire di rifinire i trattamenti degli spigoli.
Le saldature
In SolidWorks esistono due modi per definire le saldature tra un membro strutturale e l’altro: i cordoni di raccordo ed i cordoni di saldatura.
Il cordone di raccordo, disponibile solo nelle parti multi-corpo, è una funzione che crea saldature reali, ovvero veri e propri corpi solidi. Questo tipo di funzionalità, consente di modellare fisicamente i vari cordoni di saldatura, in modo da consentirti di valutarne dimensioni e massa in modo preciso. Purtroppo, se devi inserire molte saldature, questo tipo di approccio può risultare pesante e generare un decadimento delle prestazioni in fase di modifica e rigenerazione del modello.
Il cordone di saldatura, invece, è una funzione disponibile sia nelle parti multi-corpo, sia negli assiemi che aggiunge una sorta di saldatura cosmetica. Così facendo potrai aggiungere numerose saldature senza peggiorare le prestazioni, pur potendo inserire tutti i dati relativi ai cordoni stessi, che verranno raccolti e categorizzati in automatico da SolidWorks in un’apposita cartella nel Feature Manager.
A prescindere dal metodo utilizzato per gestire le saldature, nei disegni 2D potrai importare velocemente dal 3D i simboli di saldatura nelle viste ed inserire le relative tabelle di saldatura.
Conclusioni
Se conosci e sai padroneggiare le barre degli strumenti dedicate alla carpenteria, realizzare una struttura saldata in SolidWorks ti risulterà molto semplice e veloce. Contrariamente ai sistemi in cui le strutture sono gestite come assiemi modellati necessariamente con tecniche Top-Down e con tutte le difficoltà del caso, lavorare in una parte multi-corpo con uno schizzo scheletro, renderà la progettazione della tua struttura più agile, sia nella modellazione iniziale, sia nella gestione delle modifiche.
