Una delle funzionalità presenti all’interno di SolidWorks Composer, permette di aggiungere una Distinta Materiali (BOM) con relativa bollatura alle viste.
Quando generi la Distinta Materiali, SolidWorks Composer ti propone una formattazione di default che sicuramente non mostra le colonne con le proprietà che invece desideri evidenziare. Devi quindi personalizzarla, aggiungendo o rimuovendo le colonne di tuo interesse.
Modificare il layout della Distinta Materiali non è affatto un’operazione difficile, ma se non sai come fare, è sufficiente seguire i 5 passi illustrati di seguito.
Indice:
1- Attivare il pannello BOM nella barra multifunzione.

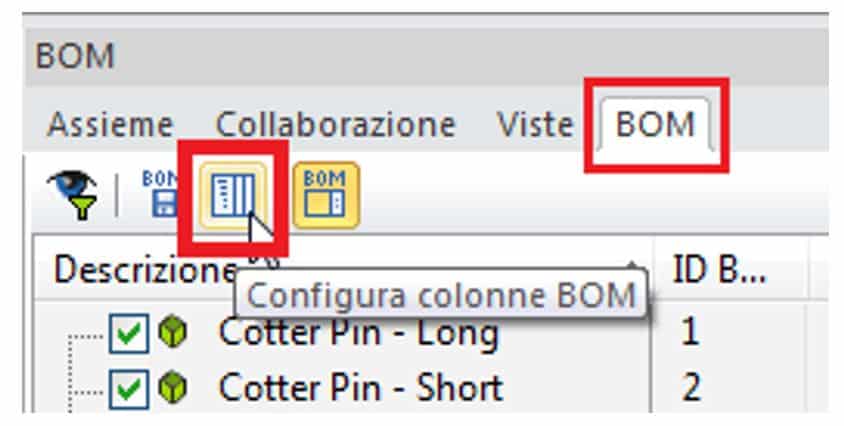

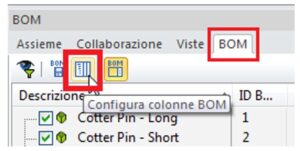

2- Nel pannello BOM, cliccare “Configura colonne BOM”:

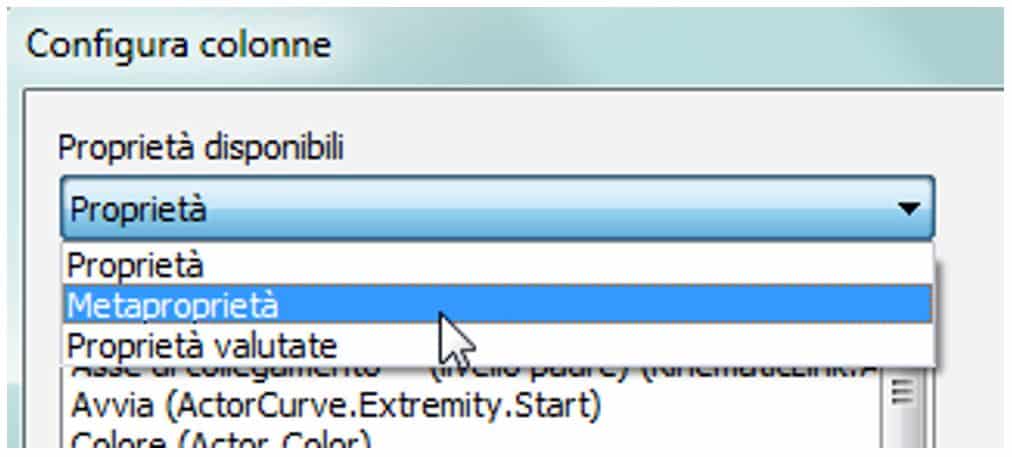

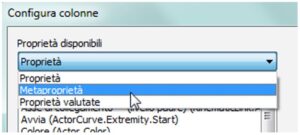

3- Nel menù a tendina cambiare da “Proprietà” a “Metaproprietà”:
4- Aggiungere o togliere le proprietà, usando le frecce o il doppio clic;

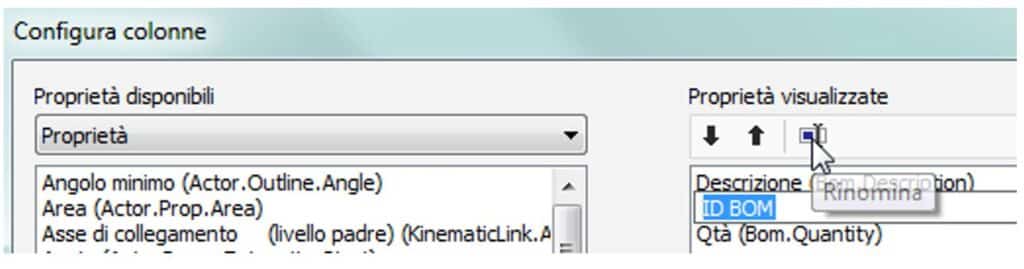

5- Infine, se necessario, rinominare le intestazioni a seconda delle esigenze.
Al termine della personalizzazione delle colonne, puoi anche salvare le tue impostazioni, usando il comando “Salva”. Così facendo salvi un file con il modello della Distinta Materiali personalizzata. Lo potrai recuperare in qualsiasi momento ed in qualunque altro file tramite il pulsante “Carica”.
Di seguito un breve video che illustra i passaggi appena descritti.
